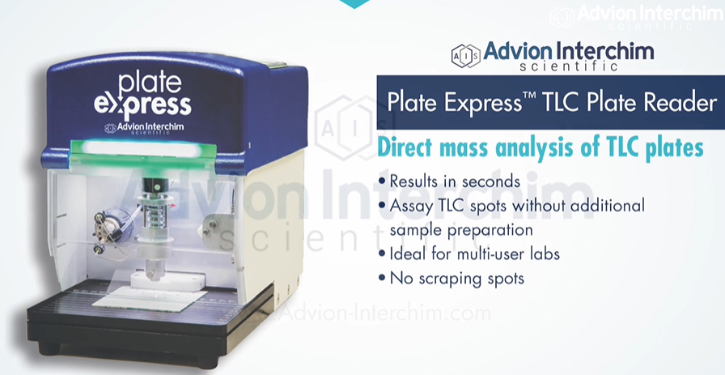

Plate Express _ TLC-MS interface
Plate Express®는 TLC Plate에서 solvent로 전개 후 분리된 특정 Spot 부분을 이동상용매로 추출해서 직접 질량 분석기에 도입을 하여 질량 스펙트럼을 얻을 수 있는 간단하고 자동화된 방법을 제공하는 장치입니다.
Advion 사 TLC-Mass Interface 장비인 Plate Express 는 매우 견고하고 Extraction Filter 오염시 간단하게 세척을 할 수 있습니다.
Plate Express® 은 전동 모터를 이용하기 때문에 Software 에서 TLC Plate 에 누르는 힘을 조절 할 수 있으며,
6-port Valve 도 전동으로 작동됩니다.
또한 Software 없이 버튼으로 추출의 시작과 종료를 할 수 있습니다.
아울러, 추출 후 자동으로 질소를 이용하여 Clean 을 하고 있습니다.
(compressor Air 가 아닌 Dryed-N2 Gas 를 사용)

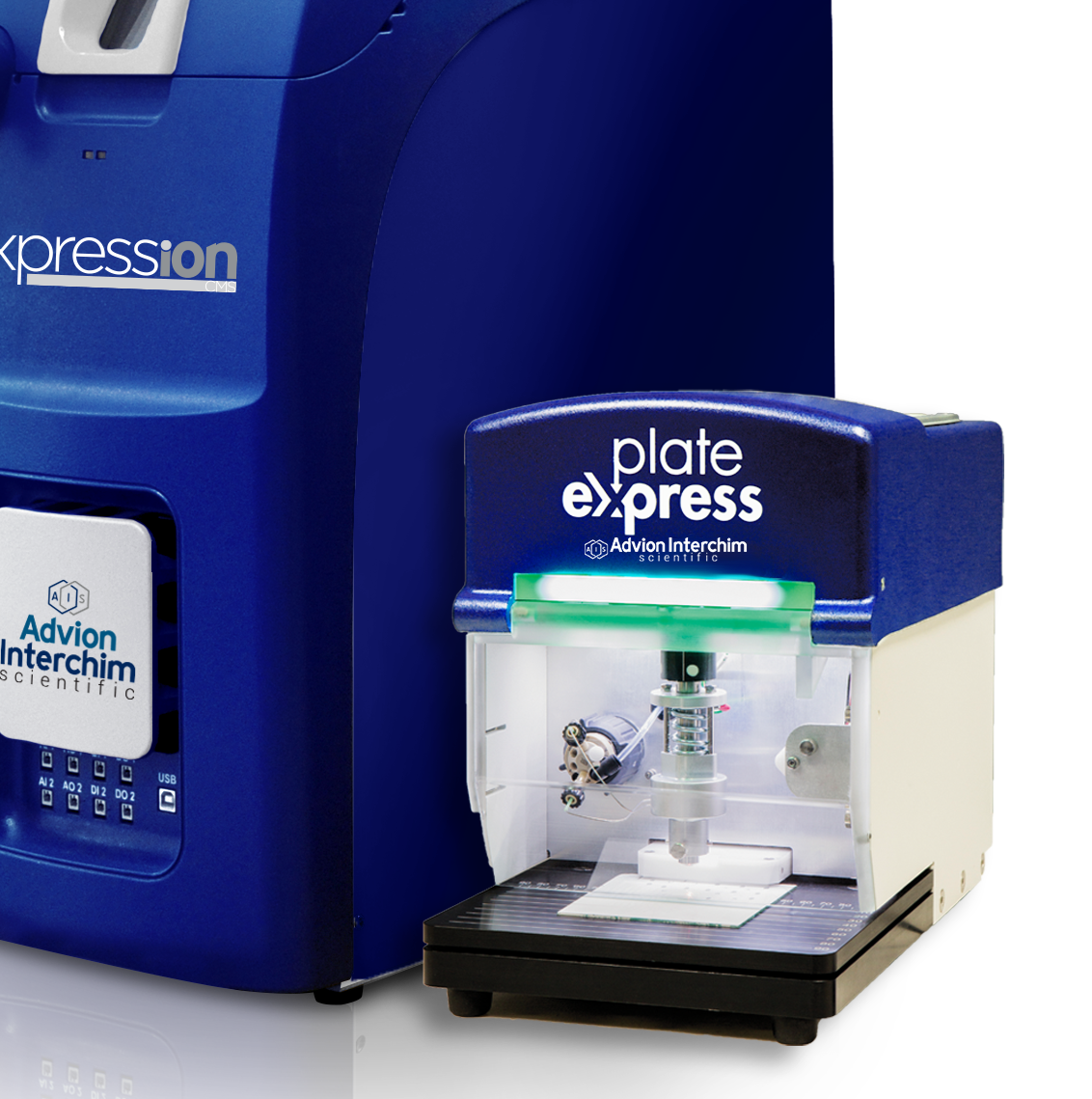

Advion Interchim Scientific의 expression® 컴팩트 질량 분석기(CMS)와 결합하여 TLC/MS라고 알려진 기술을 구현합니다.
TLC Plate 에서 분리된 성분을 추출하는 것 외에도 Cell (세포) 나 다른 물질의 표면에서 용매로 추출 후 질량분석기 또는 Vials 에 옮길 수 도 있습니다.
Advion 사 Compact Mass Spectrometer 외 다른 회사의 Mass Spectrometer 에도 장착 가능하며,
별도의 표면 추출 장비로 사용이 가능합니다.

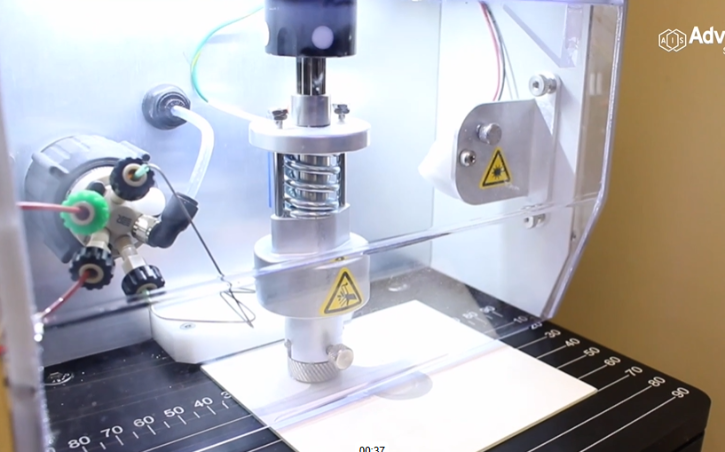

TLC Plate 전개조에서 혼합물을 분리한 후에 분석을 하고져 하는 Spot 부분을 Laser point 에 맞게 손으로 맞추어 넣어 줍니다.
Software 또는 장비에 연결된 Buttom 을 누루면 6-port valve 가 돌아가면서 추출할 수 있는 장치가 TLC Plate 상단으로 내려와서 용매가 TLC Plate 표면에 흐르게 되고 Spot 부분에 시료를 용매로 용해하여 Mass Spectrometer 또는 Vials 에 추출한 Compound 를 옮기게 됩니다.
Mass Spectrometer 로 도입이 되면 Ion Source 에 의해 이온화 되고 바로 Mass Spectrum 을 얻을 수 있게 됩니다.
분석시간은 < 30sec 이내.
